Устройство гидроизоляции ограждающих элементов конструкций при строительстве
Гидроизоляционную добавку «Пенетрон Адмикс» рекомендуется применять для бетонных и железобетонных конструкций, подвергающихся при эксплуатации воздействию воды, а также агрессивных сред.Добавка вводится в количестве 1 % от массы цемента в бетонной смеси или 4 кг добавки на 1 м3 бетонной смеси.
Для введения гидроизоляционной добавки в сухом виде на линии РБУ необходимо использовать дозаторы сухих добавок. Кроме того, расчетное количество добавки можно ввести с инертными материалами или на другом этапе приготовления бетонной смеси до затворения водой. Способ, которым вводят добавку, выбирается с учетом возможностей и типа РБУ.
Еще один вариант введения добавки – в виде раствора в автобетоновоз в следующем соотношении: 2,5 л воды на 4 кг сухой добавки или 1 часть воды на 1,5 части сухой добавки по объему. Подготовленный раствор необходимо использовать в течение 5 минут. При низкой температуре окружающего воздуха для приготовления раствора добавки используется теплая (не горячая) вода. После введения добавки бетонная смесь должна перемешиваться в автобетоновозе не менее 10 минут при повышенных оборотах смесителя.
Работы по бетонированию выполняются по действующим нормам и правилам. Бетонная смесь укладывается в соответствии с СП 70.13330 «Несущие и ограждающие конструкции». Актуализированная редакция СНиП 3.03.01-87.
Обычно бетонирование производят подрядные организации, а за гидроизоляцию отвечает организация, которая вводила добавку «Пенетрон Адмикс» в бетонную смесь и занималась монтажом жгута «Пенебар».
Подобное несовпадение центров ответственности может привести к конфликтам между организациями, выполнявшими работы по бетонированию и работы по гидроизоляции.

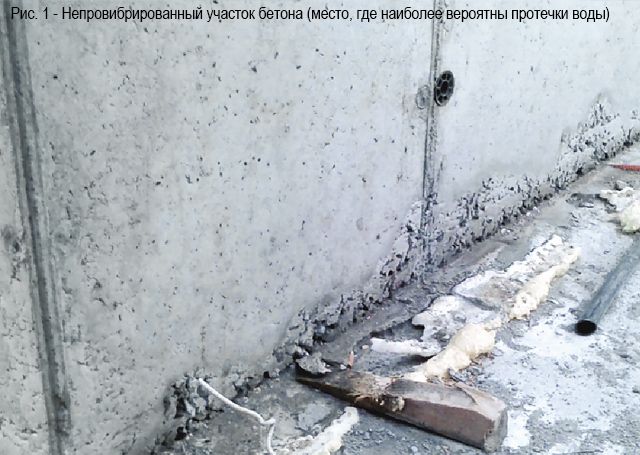

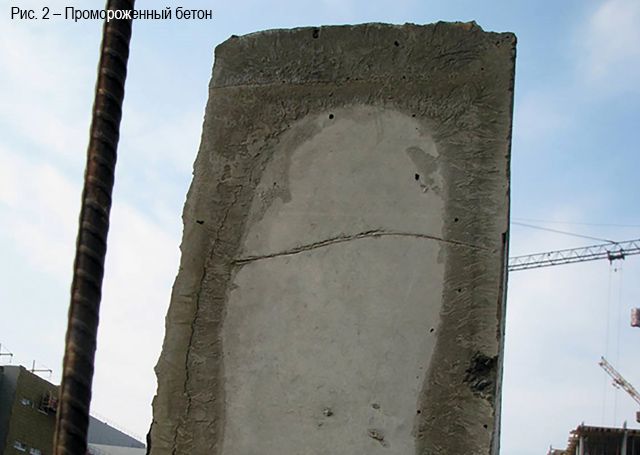

Из-за дефектов и ошибок (рис.1-2), которые нередко допускаются при выполнении бетонирования (непровибрированные участки, пустоты, промороженный бетон), возможно нарушение гидроизоляции конструкции.
Чтобы избежать подобных проблем, следует установить дополнительный контроль за организацией, выполняющей работы по бетонированию конструкций, и своевременно доводить до заказчика информацию о нарушениях и дефектах, фиксируя их в документах:
– при среднесуточной температуре наружного воздуха ниже 5 °C и минимальной суточной температуре ниже 0 °C принимаются специальные меры по выдерживанию уложенного бетона в конструкциях на открытом воздухе;
– приготовление бетонной смеси на строительной площадке необходимо осуществлять в обогреваемых бетоносмесительных установках, с использованием теплой воды, заполнители должны быть оттаяны или подогреты. Компоненты должны обеспечивать получение бетонной смеси с температурой не ниже требуемой по расчету. Допускается применение холодных сухих заполнителей, если отсутствуют наледи на зернах и смерзшиеся комья. При этом продолжительность перемешивания бетонной смеси увеличивается не менее чем на 25 % по сравнению со стандартными условиями;
– при транспортировке бетонной смеси необходимо предотвращать снижение температуры (она не должна быть ниже расчетной), при поступлении на объект и введении добавки «Пенетрон Адмикс» необходимо контролировать температуру смеси;
– состояние и температура основания, на которое укладывается бетонная смесь, и способ укладки должны исключать возможность замерзания бетонной смеси в зоне контакта с основанием.
При выдерживании бетона в конструкции методом термоса, при предварительном разогреве бетонной смеси, а также при применении бетона с противоморозными добавками допускается укладывать смесь на неотогретое непучинистое основание или старый бетон, если по расчету в зоне контакта на протяжении расчетного периода выдерживания бетона не произойдет его замерзания.
При температуре окружающего воздуха ниже минус 10 °C бетонирование густоармированных конструкций с арматурой диаметром больше 24 мм, арматурой из жестких прокатных профилей или с крупными металлическими закладными частями следует выполнять с предварительным отогревом металла до положительной температуры или местным вибрированием смеси в приарматурной и опалубочной зонах. Исключение – укладка предварительно разогретых бетонных смесей (при температуре смеси выше 45 °C). Продолжительность вибрирования бетонной смеси должна быть увеличена не менее чем на 25 % по сравнению с летними условиями;
– неопалубленные поверхности конструкций надо укрывать паро- и теплоизоляционными материалами сразу после завершения бетонирования. Выпуски арматуры забетонированных конструкций должны быть укрыты или утеплены на высоту (длину) не менее чем 0,5 м;
– до укладки бетонной смеси полости после установки арматуры и опалубки укрыть брезентом или другим материалом, чтобы избежать попадания в них снега, дождя и посторонних предметов. Если же это случилось, образовавшуюся наледь необходимо удалить перед укладкой бетонной смеси продувкой горячим воздухом. Не допускается применять пар;
– открытые поверхности уложенного бетона в стыках омоноличивания должны быть надежно защищены от вымораживания влаги;
– при обогреве бетона с противоморозной добавкой надо исключить возможность местного нагрева поверхностных слоев бетона выше 25 °C;
– при среднесуточной температуре наружного воздуха ниже 5 °C должен вестись журнал контроля температуры бетона.
Если соблюдать эти правила, можно избежать ошибок и появления дефектов на этапе бетонирования, и тогда введение добавки «Пенетрон Адмикс» обеспечит качественную гидроизоляцию бетонных и железобетонных конструкций.
Особое внимание необходимо уделить гидроизоляции швов бетонирования. Используемые материалы: саморасширяющийся гидроизоляционный жгут «Пенебар» и «Скоба крепежная металлическая».
Для надежной гидроизоляции обеспечить плотное прижатие жгута «Пенебар» к поверхности бетона. Для этого с поверхности нужно удалить механическим способом «цементное молоко», выступы, неровности, участки неоднородной структуры. Затем очистить бетонное основание струей сжатого воздуха.
Антиадгезионную бумагу отделить от жгута и укладывать его плотно прижимая к основанию, фиксируя от смещений с проектного положения «Скобой крепежной металлической» и дюбелей диаметром 4,5 мм, длиной 40-60 мм с шагом 250-300 мм. Расстояние между жгутом и краем конструкции должно быть не менее 50 мм.
Чтобы обеспечить непрерывный слой гидроизоляции, жгуты соединяются между собой встык концами, срезанными под углом 45°.
Монтаж «Пенебара» на основание необходимо производить непосредственно перед установкой опалубки.
При температуре окружающего воздуха ниже минус 10 °C бетонирование густоармированных конструкций с арматурой диаметром больше 24 мм, арматурой из жестких прокатных профилей или с крупными металлическими закладными частями следует выполнять с предварительным отогревом металла до положительной температуры или местным вибрированием смеси в приарматурной и опалубочной зонах. Исключение – укладка предварительно разогретых бетонных смесей (при температуре смеси выше 45 °C). Продолжительность вибрирования бетонной смеси должна быть увеличена не менее чем на 25 % по сравнению с летними условиями;
– неопалубленные поверхности конструкций надо укрывать паро- и теплоизоляционными материалами сразу после завершения бетонирования. Выпуски арматуры забетонированных конструкций должны быть укрыты или утеплены на высоту (длину) не менее чем 0,5 м;
– до укладки бетонной смеси полости после установки арматуры и опалубки укрыть брезентом или другим материалом, чтобы избежать попадания в них снега, дождя и посторонних предметов. Если же это случилось, образовавшуюся наледь необходимо удалить перед укладкой бетонной смеси продувкой горячим воздухом. Не допускается применять пар;
– открытые поверхности уложенного бетона в стыках омоноличивания должны быть надежно защищены от вымораживания влаги;
– при обогреве бетона с противоморозной добавкой надо исключить возможность местного нагрева поверхностных слоев бетона выше 25 °C;
– при среднесуточной температуре наружного воздуха ниже 5 °C должен вестись журнал контроля температуры бетона.
Если соблюдать эти правила, можно избежать ошибок и появления дефектов на этапе бетонирования, и тогда введение добавки «Пенетрон Адмикс» обеспечит качественную гидроизоляцию бетонных и железобетонных конструкций.
Особое внимание необходимо уделить гидроизоляции швов бетонирования. Используемые материалы: саморасширяющийся гидроизоляционный жгут «Пенебар» и «Скоба крепежная металлическая».

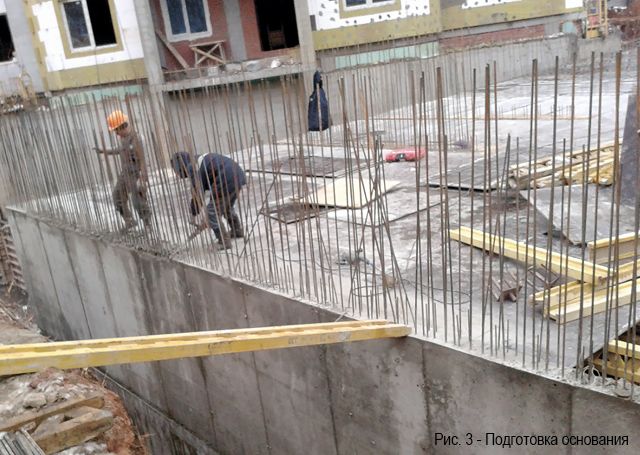

Подготовка бетонного основания (рис.3)
Для надежной гидроизоляции обеспечить плотное прижатие жгута «Пенебар» к поверхности бетона. Для этого с поверхности нужно удалить механическим способом «цементное молоко», выступы, неровности, участки неоднородной структуры. Затем очистить бетонное основание струей сжатого воздуха.

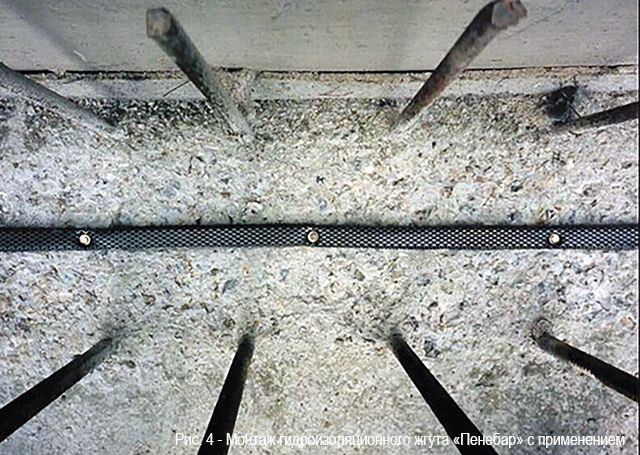

Монтаж гидроизоляционного жгута (рис. 4)
Антиадгезионную бумагу отделить от жгута и укладывать его плотно прижимая к основанию, фиксируя от смещений с проектного положения «Скобой крепежной металлической» и дюбелей диаметром 4,5 мм, длиной 40-60 мм с шагом 250-300 мм. Расстояние между жгутом и краем конструкции должно быть не менее 50 мм.
Чтобы обеспечить непрерывный слой гидроизоляции, жгуты соединяются между собой встык концами, срезанными под углом 45°.
Монтаж «Пенебара» на основание необходимо производить непосредственно перед установкой опалубки.
