Пенебар
Пенебар

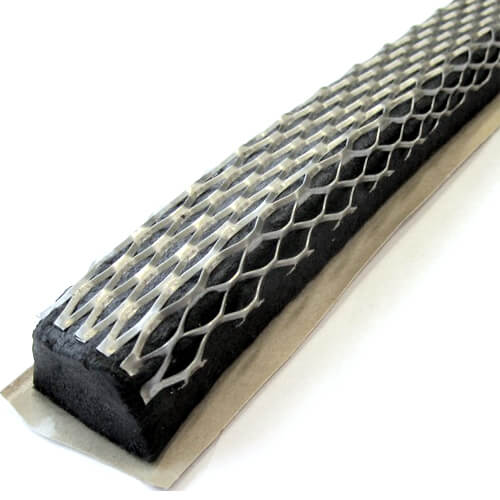

«Пенебар» - шовный гидроизоляционный материал. Представляет собой гибкий саморасширяющийся жгут прямоугольного сечения. Применяется для герметизации и гидроизоляции горизонтальных и вертикальных рабочих и конструкционных швов в подземных и надземных бетонных сооружениях, а также мест прохода инженерных коммуникаций (в т.ч. пластмассовых) в строящихся и эксплуатируемых бетонных конструкциях.

Преимущества

  • Значительное увеличение в объеме при взаимодействии с водой
  • Высокая водонепроницаемость
  • Экологически безопасен
  • Сертифицирован для применения в строительстве
  • Быстро и просто монтируется, не требует специальных приспособлений

При составлении смет в РИМ соответствует КСР в ФГИС ЦС:

– Шнур водорасширяющийся из бентонитовой глины с каучуком для герметизации и гидроизоляции швов, сопряжений бетонных и железобетонных конструкций

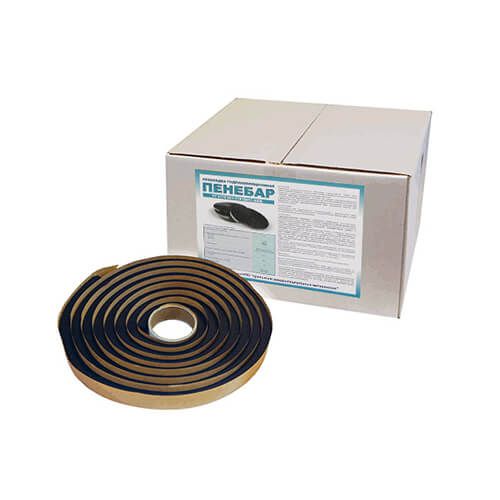

- картонная коробка, в коробке 6 рулонов по 5 м.п.
Скачать описание

Назначение

Используется для гидроизоляции статичных технологических (рабочих) швов бетонирования при строительстве зданий и сооружений, а также для гидроизоляции мест ввода инженерных коммуникаций, как при строительстве, так и при выполнении ремонтных работ.


Гидроизоляция швов бетонирования

Меры предосторожности

Использовать перчатки х/б, респиратор, очки защитные, спецодежду из плотной ткани.


Подготовка поверхности

Удалить «цементное молочко» с поверхности бетона любым механическим способом. Срубить наплывы бетона, устранить на бетонной поверхности чрезмерно острые выступы, а также участки неоднородной структуры. Очистить поверхность бетона струей сжатого воздуха.


Монтаж жгута

Удалить антиадгезионную бумагу со жгута «Пенебар» и плотно уложить жгут на бетонную поверхность, зафиксировать его от возможных смещений с помощью «Скобы крепёжной металлической» ТУ 5282-006-77919831-2009 и дюбелей длиной 40 - 50 мм с шагом 250 - 300 мм. Для образования непрерывного слоя жгуты соединяются между собой встык концами, срезанными под углом 45 °. Монтаж гидроизоляционного жгута необходимо производить непосредственно перед установкой опалубки. Расстояние от жгута до края конструкции должно быть не менее 50 мм. Укладку жгута допускается производить и на влажную поверхность, но с удалением с поверхности бетона стоячей воды.


Гидроизоляция мест ввода инженерных коммуникаций


На стадии бетонирования


Очистить гильзу от ржавчины, краски и других загрязнений, обезжирить растворителем. Перед сборкой опалубки закрепить гильзу на арматурном каркасе, предварительно плотно обмотав гильзу гидроизоляционным жгутом «Пенебар». Для надежного крепления гидроизоляционного жгута к гильзе дополнительно использовать хомут или стальную проволоку.


В эксплуатируемых конструкциях

Работы проводить в сухую безветренную погоду
при температуре поверхности конструкции от +5 до +35 °С.


Меры предосторожности

Использовать перчатки резиновые химстойкие, перчатки х/б, респиратор, очки защитные, спецодежду из плотной ткани, сапоги. При попадании смеси на кожу или в глаза немедленно промыть водой и обратиться к врачу.


Подготовительные работы

Вокруг гильзы выполнить штрабу в бетоне глубиной 25 мм и шириной 25 мм. При наличии между инженерными коммуникациями и гильзой набивки и других уплотнений удалить их на глубину 75 мм. При отсутствии набивки необходимо восстановить её, оставив полость глубиной 75 мм от края гильзы. Очистить штрабу, гильзу и инженерные коммуникации от пыли и других загрязнений.


Заполнение пространства между гильзой и коммуникациями

При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг») заполнив на глубину 25 мм подготовленную полость. При отсутствии течи заполнить пространство между инженерными коммуникациями и гильзой растворной смесью «Пенекрит» на глубину 25 мм. Отмерить и отрезать необходимое количество гидроизоляционного жгута «Пенебар». Обезжирить поверхность инженерных коммуникаций растворителем и плотно обмотать их жгутом «Пенебар». Оставшееся пространство между инженерными коммуникациями и гильзой плотно заполнить растворной смесью «Пенекрит».


Заполнение штрабы вокруг гильзы

Штрабу вокруг гильзы плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон».


Уход за обработанной поверхностью

Увлажнять и защищать поверхность от механических воздействий, отрицательных температур и осадков в течение 3 - х суток. Нанесение декоративного покрытия проводить не ранее, чем через 3 суток после обработки. Перед нанесением покрытия поверхность бетона тщательно очистить механическим способом для улучшения адгезии.

Наименование показателя Значение Методы измерения
Технические характеристики
Плотность Не менее 1,5 г/см3 ТУ 5772-001-77919831-2006
Сечение жгута: высота/ширина 17 ± 2/23 ± 2 мм
Объёмное расширение (хранение в воде), не менее:
- 24 часа
- 48 часов
- 72 часа
- 120 часов


1,40 раза
1,75 раза
1,90 раза
2,10 раза
Однородность Однородная масса с включениями до 0,35 мм
Дополнительные характеристики
Кислотность среды применения от 3 до 11 pH Ст. СЭВ 5852
Температура применения От -22 до + 50 °С ТУ 5772-001-77919831-2006
Температура эксплуатации от -60 до +100 °С
Размер коробки 370х370х230 мм
Вес коробки Не более 22 кг
Упаковка Поставляется в картонных коробках, в коробке 6 рулонов по 5 м.п.
Условия хранения и транспортировки Хранить в крытых сухих помещениях при любой температуре. Не допускается попадание на жгут влаги и солнечных лучей.
Гарантийный срок хранения Не ограничен.
