В современном мире человечество более чем когда-либо сталкивается с грубой угрозой ядерных войн и других катастроф. С ростом терроризма мы оказались в ситуации, когда люди должны предпринять необходимые шаги, чтобы защитить своих близких от таких и других катастрофических угроз. Одним из строительных сооружений, которое несет функцию защиты населения это бомбоубежище. Представляет собой защитное сооружение, объект гражданской обороны, которое предназначается для защиты укрываемых от фугасного и осколочного действия авиабомб и снарядов, обломков разрушенных зданий и отравляющего действия ядовитых газов.
При содержании или строительстве бомбоубежища для выживания в случае стихийных бедствий необходимо продумать множество вещей. Одним из важнейших мероприятий является гидроизоляция бомбоубежища от проникновения воды внутрь объекта.
Добавка «Пенетрон Адмикс» применяется как самостоятельно, так и в комплексе с любыми другими добавками, обеспечивающими необходимые реологические свойства бетонной смеси.
Дозировка добавки «Пенетрон Адмикс» составляет 1% от массы цемента в бетонной смеси. Введение добавки «Пенетрон Адмикс» в сухом состояние осуществляется через дозаторы сухих добавок производственной линии РБУ. Если дозаторы сухих добавок не предусмотрены конструкцией РБУ, возможно введение расчетного количества добавки вместе с инертными материалами. Также возможно введение добавки на любом другом этапе приготовления бетонной смеси, но до ее затворения водой. В зависимости от типа РБУ выбирается оптимальный способ введения добавки для данного типа РБУ.
Также допускается введение добавки в автобетоновоз. В этом случае добавка «Пенетрон Адмикс» вводится в виде растворной смеси с соотношением 1 часть воды на 1,5 части сухой смеси.
В случае введения добавки «Пенетрон Адмикс» в автобетоноз приготовленную растворную смесь следует использовать в течение 5 минут. После добавления растворной смеси «Пенетрон Адмикс» в бетонную смесь ее необходимо перемешивать в автобетоновозе не менее 10 минут.
Бетонная смесь укладывается согласно СП 70.13330 «Несущие и ограждающие конструкции». Актуализированная редакция СНиП 3.03.01-87.
При бетонировании необходимо обеспечить гидроизоляцию образующихся швов бетонирования с помощью гидроизоляционного жгута «Пенебар» и «Скобы крепёжной»
– удалить «цементное молочко» с бетонного основания любым механическим способом;
– срубить наплывы бетона, устранить на бетонной поверхности чрезмерно острые выступы, а также участки неоднородной структуры;
– очистить поверхность бетона струей сжатого воздуха.
Для образования непрерывного слоя жгуты соединяются между собой встык концами, срезанными под углом 45°.
Монтаж гидроизоляционного жгута необходимо производить непосредственно перед установкой опалубки; расстояние от жгута до края конструкции должно быть не менее 50 мм.
Укладку жгута допускается производить и на влажную поверхность, но с удалением с поверхности бетона стоячей воды.
При содержании или строительстве бомбоубежища для выживания в случае стихийных бедствий необходимо продумать множество вещей. Одним из важнейших мероприятий является гидроизоляция бомбоубежища от проникновения воды внутрь объекта.

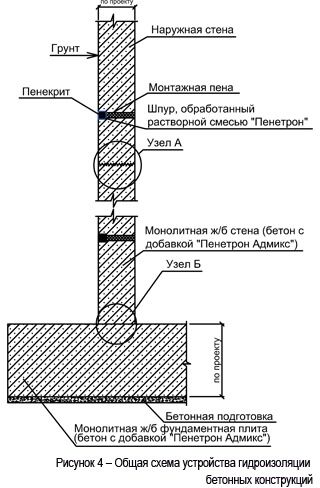

1. Обеспечение водонепроницаемости ограждаемых конструкций (рис. 4)
При возведении бетонных и железобетонных конструкций гидросооружений, подвергающихся в процессе эксплуатации воздействию воды и (или) агрессивных сред, целесообразно, при приготовлении бетонной смеси, использовать гидроизоляционную добавку «Пенетрон Адмикс» Добавка позволяет получить особо плотный бетон с высокой маркой по водонепроницаемости и морозостойкости. При этом данный бетон приобретает свойство самозалечивания трещин с раскрытием до 0,4 мм.Добавка «Пенетрон Адмикс» применяется как самостоятельно, так и в комплексе с любыми другими добавками, обеспечивающими необходимые реологические свойства бетонной смеси.
Дозировка добавки «Пенетрон Адмикс» составляет 1% от массы цемента в бетонной смеси. Введение добавки «Пенетрон Адмикс» в сухом состояние осуществляется через дозаторы сухих добавок производственной линии РБУ. Если дозаторы сухих добавок не предусмотрены конструкцией РБУ, возможно введение расчетного количества добавки вместе с инертными материалами. Также возможно введение добавки на любом другом этапе приготовления бетонной смеси, но до ее затворения водой. В зависимости от типа РБУ выбирается оптимальный способ введения добавки для данного типа РБУ.
Также допускается введение добавки в автобетоновоз. В этом случае добавка «Пенетрон Адмикс» вводится в виде растворной смеси с соотношением 1 часть воды на 1,5 части сухой смеси.
В случае введения добавки «Пенетрон Адмикс» в автобетоноз приготовленную растворную смесь следует использовать в течение 5 минут. После добавления растворной смеси «Пенетрон Адмикс» в бетонную смесь ее необходимо перемешивать в автобетоновозе не менее 10 минут.
Бетонная смесь укладывается согласно СП 70.13330 «Несущие и ограждающие конструкции». Актуализированная редакция СНиП 3.03.01-87.
При бетонировании необходимо обеспечить гидроизоляцию образующихся швов бетонирования с помощью гидроизоляционного жгута «Пенебар» и «Скобы крепёжной»

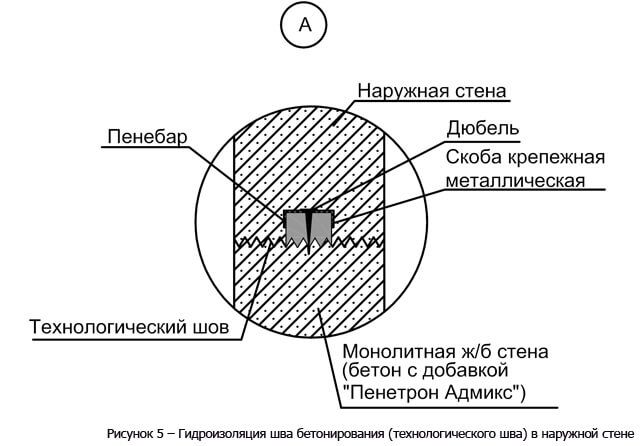

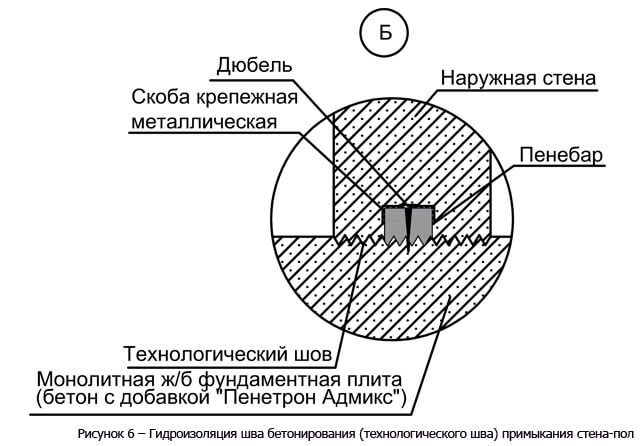

2. Обеспечение гидроизоляции швов бетонирования (рис. 5–6)
2.1 Подготовка бетонного основания
Для обеспечения плотного прилегания гидроизоляционного жгута «Пенебар» к основанию требуется:– удалить «цементное молочко» с бетонного основания любым механическим способом;
– срубить наплывы бетона, устранить на бетонной поверхности чрезмерно острые выступы, а также участки неоднородной структуры;
– очистить поверхность бетона струей сжатого воздуха.
2.2 Монтаж гидроизоляционного жгута
Удалить антиадгезионную бумагу со жгута «Пенебар» и плотно уложить жгут на бетонную поверхность, зафиксировать его от возможных смещений с помощью «Скобы крепёжной металлической» и дюбелей длиной 40–50 мм с шагом 250–300 мм.Для образования непрерывного слоя жгуты соединяются между собой встык концами, срезанными под углом 45°.
Монтаж гидроизоляционного жгута необходимо производить непосредственно перед установкой опалубки; расстояние от жгута до края конструкции должно быть не менее 50 мм.
Укладку жгута допускается производить и на влажную поверхность, но с удалением с поверхности бетона стоячей воды.

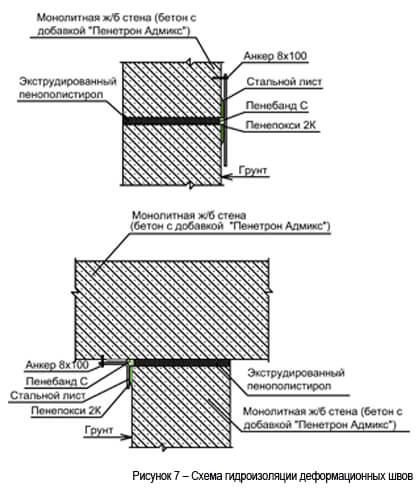

3. Обеспечение гидроизоляции деформационных швов (рис.7)
Работы следует выполнять при температуре окружающего воздуха не ниже +5 °С.
3.1 Подготовка поверхности
Фрагменты бетона недостаточной прочности необходимо удалить механическим способом (например, водой под давлением, с применением торцевой алмазной фрезы и т.п.). Перед выполнением гидроизоляционных работ бетонная поверхность должна быть тщательно очищена от любых загрязнений до структурно прочного бетона.Неровные участки бетонной поверхности, препятствующие плотному прилеганию к ним гидроизоляционной ленты, должны быть восстановлены растворной смесью «Скрепа М500 Ремонтная». Кромки шва должны быть округлены.
3.2 Ширина ленты
Выбор ширины ленты зависит от ширины шва и предполагаемой величины деформации шва; если данные о характере и размерах возможных деформаций шва отсутствуют, то необходимо использовать ленту шириной не менее средней ширины шва плюс 200 мм.3.3 Приготовление клея
При использовании ленты «ПенеБанд С» применяется двухкомпонентный клей «ПенеПокси 2К». Смешать компоненты клея (А и В) в соотношении А: В = 2:1 по объёму в течение 3 минут до образования однородной массы. Для перемешивания использовать низкооборотную дрель (до 300 об/мин).3.4 Нанесение клея
ВНИМАНИЕ! Бетонная поверхность перед нанесением клея «ПенеПокси 2К» должна быть сухой.Клей нанести на подготовленную сухую бетонную поверхность непрерывным ровным слоем с помощью шпателя. Толщина слоя клея должна составлять 0,5 – 1,5 мм, а его ширина с каждой стороны шва (трещины) должна быть 80 мм.
3.5 Монтаж ленты
Уложить гидроизоляционную ленту на клей, сформировав её петлёй в зоне шва, и плотно прокатать края ленты (например, пластиковым валиком) до полного удаления воздуха из-под них. Клей должен выдавиться по бокам ленты на 5 – 7 мм.Зашпатлевать края ленты выдавившимся клеем.
Ленты сваривают между собой внахлёст при температуре 300–350 °С строительным феном (2300 Вт) с насадкой шириной 20 – 40 мм, при этом конец одной ленты должен заходить на другую не менее чем на 100 мм.
Расход клея 0,5 – 0,7 кг/м. п.
3.6 Заполнение полости шва (данный вид работ выполняется при необходимости)
С целью исключения возможности скапливания воды в полости деформационного шва его необходимо заполнить материалами «ПенеСплитСил» в случае отсутствия воды в шве на момент производства работ или материалом «ПенеПурФом 1 К» в случае присутствия воды в шве. Работы выполняются методом инъектирования.Выполнение данных работ необходимо, если присутствие воды в деформационном шве способно снизить эксплуатационные характеристики конструкции в целом или оказать другое негативное влияние на элементы конструкции и поверхностную гидроизоляцию деформационного шва.
3.7 Защита от механических конструкций
Если предполагается, что при эксплуатации лента будет подвергаться механическим воздействиям (например, движение транспорта, пешеходов или ударные нагрузки при отсыпке грунтом), то необходимо предусмотреть защиту ленты от механических нагрузок. Обычно для данных целей используют дополнительную защиту с помощью транспортерной ленты толщиной 5–10 мм в комплексе с оцинкованными металлическими листами или другие способы.4 Обеспечение гидроизоляции отверстий от стяжек опалубки (рис. 9–11)
Работы следует выполнять при температуре окружающего воздуха не ниже +5 °С.
4.1 Демонтаж пластиковых втулок, установка вспененного полиэтилена

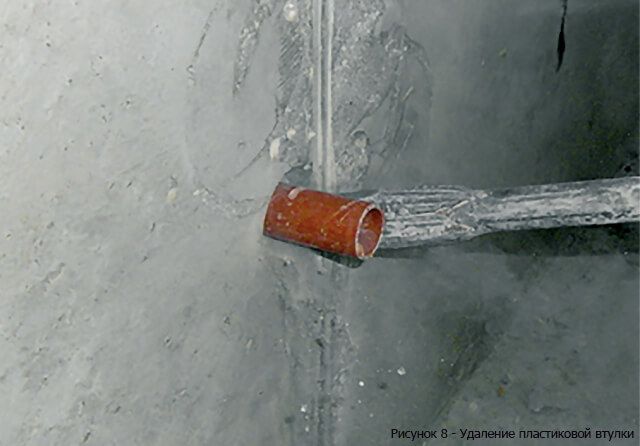

Демонтировать пластиковые втулки с помощью перфоратора или другого инструмента на глубину 20 – 25 мм (рис.8). Очистить отверстие от пыли и других загрязнений сжатым воздухом или водой под давлением.При наличии течей через отверстие их следует устранить быстросхватывающимися гидроизоляционными сухими смесями «Пенеплаг» или «Ватерплаг».
В остальных случаях заполнить отверстия отрезками жгута вспененного полиэтилена или монтажной пеной. При этом необходимо в отверстии оставить полость глубиной 20 – 25 мм с той стороны бетонной конструкции, с которой будут производиться гидроизоляционные работы.
4.2 Гидроизоляция отверстий

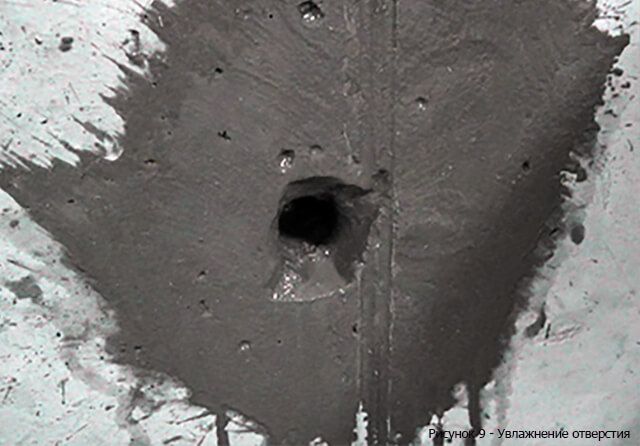

Отверстие обильно увлажнить и загрунтовать растворной смесью «Пенетрон» (рис.9).

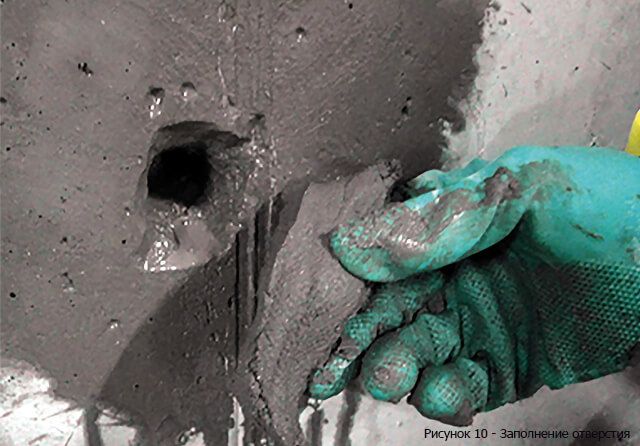

Заполнить полость растворной смесью «Пенекрит», вдавливая ее с помощью металлического шпателя или вручную (рис. 10).

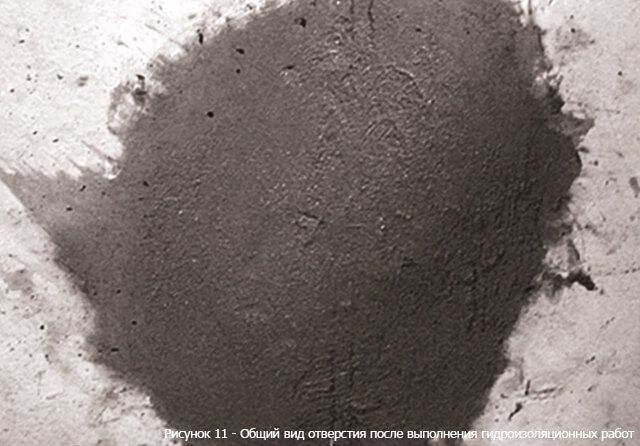

Увлажнить заполненные раствором «Пенекрит» отверстия и прилегающие к ним в радиусе не менее 20 мм участки бетона и нанести на них растворную смесь «Пенетрон» в два слоя (рис. 11).
Обработанную поверхность следует защищать от механических воздействий и отрицательных температур в течение трех суток. Следить за тем, чтобы обработанная поверхность в течение этого времени оставалась влажной. Используются следующие способы увлажнения: водное распыление или укрытие бетонной поверхности влагонепроницаемой пленкой.
